Inversmikroskop AE 31
Ausstattungsvariante f. Fluorenszenz
mit aufgesetzter moticam 5000 Digitalkamera
AE31        Standard-AusstattungTrinolularer Siedentopf-Tubus 45°, Weitfeld-Okluare WF10x/22 fokussierbar/ Gummiaugenmuschel, seitlicher 5fach- Objektivrevolver, 4 Objektive: CCIS-Plan Achromat Objektive  PL4x,   PhaKo  PL PH 10x, LWD  PL PH 20x, LWD  PL PH 40x, Kondensor N.A 0,30 mit Phasenschieber, zentrierbar PH1,  Hellfeld, Zentrierfernrohr,  Arbeitsplatte, Halogenbeleuchtung 6V/30W regelbar, 45mm Blaufilter, grüner Interferenz, Neutral-Dichte-Filter, Imbusschlüssel, Staubschutz, Netzanschluss
AE30         Standard-AusstattungBinolularer Siedentopf-Tubus 45°, Weitfeld-Okluare WF10x/22 fokussierbar/ Gummiaugenmuschel, seitlicher 5fach- Objektivrevolver, 4 Objektive: CCIS-Plan Achromat Objektive  PL4x,   PhaKo  PL PH 10x, LWD  PL PH 20x, LWD  PL PH 40x, Kondensor N.A 0,30 mit Phasenschieber, zentrierbar PH1,  Hellfeld, Zentrier- fernrohr,  Arbeitsplatte, Halogenbeleuchtung 6V/30W regelbar, 45mm Blaufilter, grüner Interferenz, Neutral-Dichte-Filter, Imbusschlüssel, Staubschutz, Netzanschluss

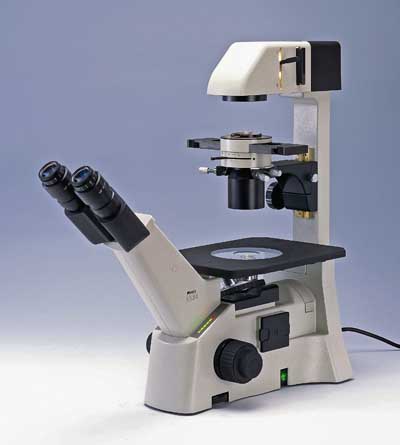

Motic AE 30 / AE 31 eine neue Reihe inverser Mikroskope
Die Motic AE30/31 Serie bietet  CCSI Optik kombiniert mit innovativem mechanischem Design, hoher Flexibilität,  optischer Brillanz

  • hervorragende optische Qualität,
  • unübertroffenen Bedienungskomfort
  • Farbkorrigiertes Unendlich-Optik-System

Die CCIS Optik  die inversen Mikroskope der AE30/31 erlaubt die Verwendung von neuem Zubehör und neuen Funktionen, z.B. von Objektiven mit größerem Arbeitsabstand und  mit höheren numerischen Aperturen.

Stativ
Das benutzerorientierte Design des AE30/31 schafft die Voraussetzungen für ergonomisches Arbeiten und maximale Ausbaumöglichkeiten.
Hohe Standfestigkeit wird erreicht durch das umgedrehte „Y“ im hinteren Teil des Mikroskops.  Die Abmessungen sind  sehr kompakt, um die Stellfläche so gering wie möglich zu halten und so  Platz zu sparen.
Mit der koaxialen Anordnung des  Grob- und Feintrieb, der Kontrollen für den Objektführer und der Lichtintensität kann ermüdungsfrei gearbeitet werden. Eine stressfreie Bedienung ermöglichen auch die ideal angeordneten Fokussierknöpfe und Objekttischelemente.
Beleuchtung.
Die für diese Baureihe „einzigartige“ zentrierbare Lampe ist extern angebracht und schafft helle, gleichmäßige Beleuchtung bei jeder Vergrößerung. ein Bedienelement ermöglicht das Einstellen aller Facetten des Lichtes. Eine Lichtintensitätsskala erlaubt die Kontrolle der Lichtintensität.
Der  fünffach - Objektivrevolver ist seitlich geneigt, kugelgelagert und hat interne „Klickstopps“, so dass das Bild auch bei einem Vergrößerungswechsel immer zentriert bleibt.
Objekttisch
Standard  ist ein fester Tisch, dieser kann an beiden Seiten durch Erweiterungsplatten vergrößert werden. Ein Sicherheitsbelag schützt die Oberfläche vor Abnutzung und Gebrauchsspuren. Der Glaseinsatz ermöglicht die Erkennung des benutzten Objektives ohne das zu untersuchende Objekt entfernen zu müssen.
Okulare
in Sichtfeld von 22mm ist Standard für die 10x Okulare. Dieses vergrößerte Sehfeld ermöglicht ein schnelleres Auffinden und entspanntes Betrachten des Objektes. Die Parfokalität im Fokus wird durch die Dioptrieeinstellung an beiden Okularen gewährleistet
Verschiedene Einsätze für Messungen und Zählungen können mit den Okularen verwendet werden. Um die Parfokalität beizubehalten, bleibt die Länge der Siedentopf Okularstutzen des AE30/31 gleich, auch wenn der Augenabstand verändert wird. Die Neigung von 45° wurde aus ergonomischen Gründen gewählt

Betriebssicherheit
Das Mikroskop, seine Komponenten und alle Teile der Optik sind gegen unbeabsichtigten Flüssigkeitseintritt gesichert. Dies ermöglicht die volle Konzentration auf das Mikroskopieren ohne auf mögliche Beschädigungen des Mikroskops achten zu müssen.

Kondensor:Der zentrierbare und höhenverstellbare Kondensor ist an der Beleuchtungssäule  befestigt. Der ELWD-Kondensor mit einer numerischen Apertur von 0,30 und einem Arbeitsabstand von 72mm ist kompatibel zu den Objektiven mit einer Vergrößerung von 4x bis 40x, ausgestattet mit einer Leuchtfeldblende für Hellfeld (Köhlersche Beleuchtung) und für Phasenkontrast ausgelegt.

Inversmikroskop AE 31

Phasenkontrast Die Phasenkontrastmikroskopie ist die am weitesten verbreitete Kontrastmethode für die Untersuchung von ungefärbten und/oder lebenden Proben.  Die   Plan-Achromatischen Phasenkontrast-Objektive von Motic ermöglichen in Verbindung mit dem einfach zu bedienenden Phasenschieber hervorragenden Kontrast für diese Untersuchungen.
Für einfache und schnelle Wechsel der Vergrößerung wurden zwei Phasenringe auf einem standardmäßig nicht zentrierbaren Phasenschieber (noch in der Entwicklung) bzw.  einem zentrierbaren Phasenschieber für anspruchsvollere Untersuchungen angebracht.
Die Phasenringe Ph1 für 10x und 20x und Ph3 für 40x Vergrößerungen werden durch Imbusschrauben am zentrierbaren Phasenschieber zentriert. Die Mittelposition an jedem Phasenschieber ist für Hellfelduntersuchungen ausgerichtet.
Objektive
Die Motic CCIS Objektive für inverse Mikroskope haben im Vergleich zu normalen Objektiven der gleichen Vergößerung einen größeren Arbeitsabstand. Die Objektive sind optisch korrigiert, um verschiedene Glasstärken von Probenbehältern auszugleichen und ermöglichen so eine einfache Anwendung im Routinebereich.
Diese Objektive ermöglichen zudem eine Einstellung des Objektivrevolvers auf höchste Vergrößerungen ohne einen Kontakt mit dem Objektträgertisch befürchten zu müssen.



Prospekt AE-31/30
